超低噪聲。更多詳情。
看到從未見過的信號詳情。

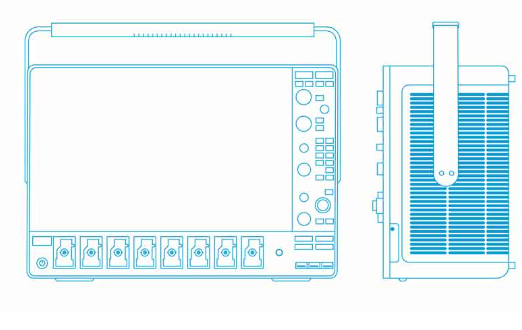

泰克示MSO6系列示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。
5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率
1 mV/div 和 1 GHz 時的噪聲<55 μV
50 mV/div 和 10 GHz 時的噪聲<1.25 mV
同步多通道頻譜分析
獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。
任何模擬通道均可視為波形、頻譜或兩者
射頻頻率或幅度變化時繪圖和觸發
頻譜和時域波形同步以與射頻和時域事件相關聯
頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制
簡化的高級分析
在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。
自動化測量與趨勢分析
Spectrum View（頻譜視圖）同步多通道頻譜分析
高級抖動分析
高級功率分析
低噪聲紋波測量
內存分析和調試
高速串行一致性
5G NR 信號分析
保真度從探頭端部開始
通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。
內置 1 MΩ 至 50 Ω 輸入端
每個輸入附帶 1 GHz 低負載無源探頭
TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭
TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 - 非常適合測量高速通信
著手完成
按需添加功能，且只要需要便添加。在基于云的集成工作區中即時共享數據。一切均服務于快速完成任務。
全面的分析選項和升級
應用程序包可節省大量成本
通過一鍵式云存儲無縫共享數據
在 PC 上分析波形數據，無需示波器

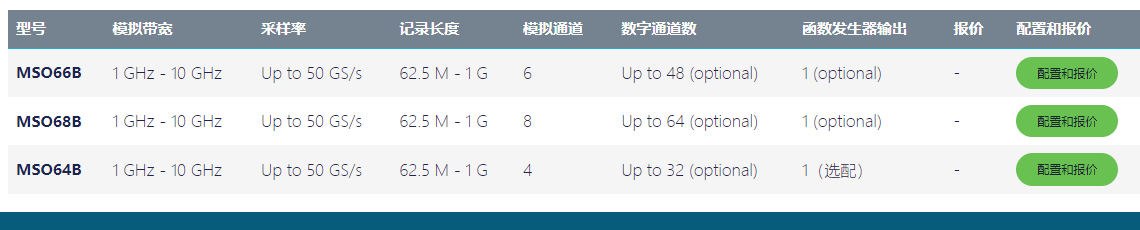

規格概述
輸入通道
4、6 或 8 FlexChannel 輸入。
每個 FlexChannel 提供一個模擬信號輸入或者連接 TLP0581 探頭實現 8 路數字邏輯輸入
帶寬1
1、2.5、4、6、8 或 10 GHz
采樣率
50 GS/s（2 個模擬通道）
25 GS/s（4 個模擬通道）
12.5 GS/s（模擬通道超過 4 個）
記錄長度 1
最高 1 G 樣點（4 個通道）
最高 500 M 樣點（通道超過 4 個）
信號發生器1
13 種標準波形，加上任意波形
數字電壓表2
4 位
觸發頻率計數器 2
8 位
顯示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏
1 - 可選且可升級
2 - 產品注冊后免費
泰克MSO6系列示波器包裝箱里有什么物品？
每個通道一個 TPP1000 1 GHz 低電容無源探頭，含附件
前保護罩與配套包
電源線
印刷的安裝手冊涵蓋安全和基本操作
全面的內置在線幫助
追溯證明
針對儀器和隨附探頭的 1 年保修
